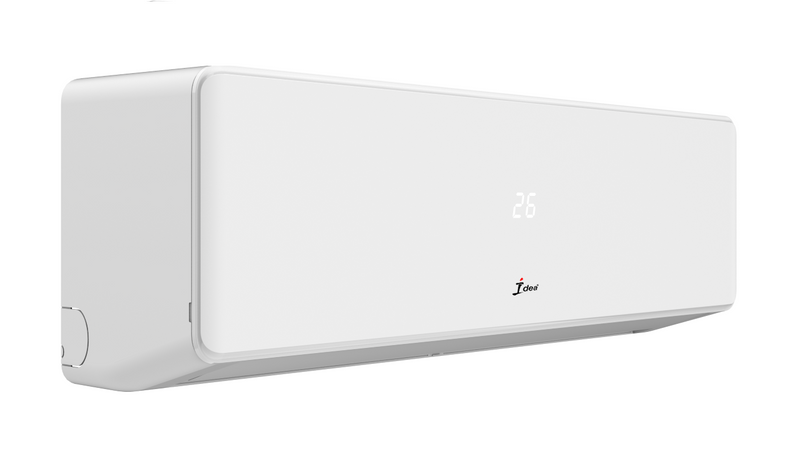

Кондиціонер Idea Victory ISR-24HR-VI05-DN8 | до 70 м² | 7.03 кВт холоду
₴41,445.00
Кондиціонер IdeaPro серії VICTORY (Basic Inverter)
Серія Victory Basic Inverter — базовий інверторний кондиціонер для охолодження та обігріву приміщень. Надійне рішення з класичним білим дизайном. Фреон R32.
Ключові особливості
- Фреон R32
- Інвертор (базовий)
- Охолодження та обігрів
- Wi-Fi ready (опція)
- Пластикова кришка для кранів зовнішнього блоку
- Пульт дистанційного керування KKG31
Увага: Стара серія — немає SEER/SCOP, тільки EER/COP. Обігрів до -15°C. Короткі траси: 07/09 BTU — 9м/5м; 12/18 BTU — 12м/7м; 24 BTU — 15м/8м.
Повна таблиця характеристик
| Серія | Victory Basic Inverter |
Внутрішній блок
| Електроживлення, В/Гц/Ф | 220/50/1 |
| Потужність охолодження, кВт | 7.030 |
| Потужність нагріву, кВт | 7.030 |
| Потужність споживання охолодження, кВт | 2.190 |
| Потужність споживання нагрів, кВт | 1.950 |
| EER (охолодження) | 3.21 |
| COP (обігрів) | 3.61 |
| Витрати повітря, м3/год | 1150 ... 850 |
| Рівень шуму, дБ | 46.00 ... 37.00 |
| Модель панелі | DN |
| Колір панелі | Білий |
| Габарити без упаковки, мм | 1025 x 319 x 238 |
| Габарити в упаковці, мм | 1132 x 395 x 312 |
| Вага нетто, кг | 13.10 |
| Загальна вага, кг | 15.20 |
Зовнішній блок
| Тип компресора | Inverter |
| Компресор | GMCC ROTARY |
| Тип фреону | R32 |
| Вага фреону, кг | 1.20 |
| Електроживлення, В/Гц/Ф | 220/50/1 |
| Рівень шуму, дБ | 55.00 |
| Діаметр труби рідини, мм | 6.35 |
| Діаметр газової труби, мм | 15.88 |
| Мінімальна довжина магістралі, м | 3 |
| Максимальна довжина магістралі, м | 15 |
| Максимальний перепад висот, м | 8 |
| Габарити без упаковки, мм | 819 x 638 x 309 |
| Габарити в упаковці, мм | 969 x 388 x 402 |
| Вага нетто, кг | 32.10 |
| Загальна вага, кг | 35.20 |
Діапазон робочих зовн. температур
| Охолодження | +16 ... +52 °C |
| Обігрів | -15 ... +24 °C |
Додатково
| WiFi | Ready (опція) |
| Кришка кранів зовн. блоку | Так |
| ПДУ | KKG31 |
Дані наведені з офіційних матеріалів виробника.
🔧 Коди помилок цієї моделі
Для плат ARTIST & Victory · модель ISR-24HR-VI05-DN8
| Внутрішній блок дисплей | Зовнішній блок індикація | Деталі несправності | Причина несправності | Дії по усуненню несправності |
| EE | 25 | Несправність EEPROM (плати)внутрішнього блоку | Пошкодження плати внутрішнього блоку | Заміна плати внутрішнього блоку |
| F0 | 26 | Несправність двигуна внутрішнього блоку | 1.Двигун внутрішнього блоку заблоковано | 1.Очистіть блок вентилятора |
| 2.Двигун внутрішнього блоку пошкоджено. | 2.Замініть двигун вентилятора внутрішнього блоку на новий | |||
| 3.Пошкодження плати внутрішнього блоку | 3.Замініть плату внутрішнього блоку | |||
| E1 | 27 | Помилка плати внутрішньго блоку zero crossing | Пошкодження плати внутрішнього блоку | Замініть плату внутрішнього блоку на нову |
| F3 | 28 | Несправність датчика температури теплообмінника | 1. Датчик температури несправний, ослабленийконтакт, коротке замикання або розрив. | 1. Коротке замикання або розрив: замініть датчик внутрішнього блоку на новий |
| 2.Пошкодження плати внутрішнього блоку | 2.Замініть плату внутрішнього блоку | |||
| F1 | 29 | Несправність датчика кімнатної температури | 1.Датчик температури несправний, ослаблений контакт, коротке замикання або розрив. | 1. Коротке замикання або розрив: замініть датчик температури на новий |
| 2.Пошкодження плати внутрішнього блоку | 2.Замініть плату внутрішнього блоку на нову | |||
| EF | 1 | Несправність EEPROM (плата) зовнішнього блоку | Пошкодження, помилка плати зовонішнього блоку | Замініть плату зовнішнього блоку |
| F6 | 2 | Помилка зв'язку внутрішнього та зовнішнього блоків | 1.З’єднувальні дроти внутрішнього та зовнішнього блоків підключені в неправильному порядку. | 1. Перевірте з’єднанная проводів, щоб переконатися, що вони підключені вірно. |
| 2.Поганий контакт між з'єднувальним проводом і клемною колодкою | 2. Підключіть кабелі добре | |||
| 3.З’єднувальний кабель пошкоджено | 3.Замініть з’єднувальний кабель | |||
| 4.Немає номінальної вихідної напруги зовнішнього блоку або головна плата внутрішнього блоку пошкоджена | 4.Перевірте напругу живлення або замініть нову головну плату внутрішнього блоку | |||
| 5.Пошкодження плати звонішнього блоку | 5.Замініть головну плату зовнішнього блоку на нову | |||
| F8 | 3 | Збій зв'язку між головною платою та платою драйвера | Зв’язок між платою живлення та платою приводу ненормальний, помилка зв’язку між платою живлення та платою приводу протягом 3 хвилин | Замініть головну плату зовнішнього блоку на нову |
| E4 | 4 | Ненормальний пуск компресора (обрив фази, реверсний запуск) | 1. Дріт з’єднання зовнішнього компресора ослаблений або пошкоджений | 1.Підключіть дроти або замініть дроти підключення компресора на нові |
| 2.Неправильна послідовність з’єднання проводів компресора | 2.Перевірте послідовність підключення компресора | |||
| 3.Пошкодження головної плати звонішнього блоку | 3.Замініть головну плату зовнішнього блоку на нову | |||
| E3 | 5 | Несправність компресора | Пошкодження головної плати звонішнього блоку | Замініть головну плату зовнішнього блоку на нову |
| F9 | 6 | Збій модуля IPM модуля живлення | Пошкодження головної плати звонішнього блоку | Замініть головну плату зовнішнього блоку на нову |
| E0 | 7 | Пошкодження захист кожуха компресора | Температура у верхній частині компресора занадто висока, або модуль вимірювання температури несправний. | Замініть головну плату зовнішнього блоку на нову |
| F5 | 8 | Несправність датчика температури нагнітання | 1. Датчик температури нагнітання звонішнього блокуослаблений, розімкнутий або коротко замкнений. | 1.Коротке замикання або розрив: замініть на новий датчик температури нагнітання зовнішнього блоку |
| 2.Пошкодження головної плати звонішнього блоку | 2.Замініть головну плату зовнішнього блоку на нову | |||
| E5 | 9 | Несправність датчика температури всасу | 1.Датчик температури всасу звонішнього блоку ослаблений, розімкнутий або коротко замкнений. | 1.Коротке замикання або розрив: замініть на новий датчик температури всасу зовнішнього блоку |
| 2.Пошкодження головної плати звонішнього блоку | 2.Замініть головну плату зовнішнього блоку на нову | |||
| F4 | 10 | Несправність датчика температури теплообмінника зовнішнього блоку | 1.Датчик температури теплообмінника звонішнього блоку ослаблений, розімкнутий або коротко замкнений. | 1.Коротке замикання або розрив: замініть на новий датчик температури теплообмінника зовнішнього блоку |
| 2.Пошкодження головної плати звонішнього блоку | 2.Замініть головну плату зовнішнього блоку на нову | |||
| F2 | 11 | Несправність датчика температури зовнішнього повітря | 1.Датчик температури звонішнього блоку ослаблений, розімкнутий або коротко замкнений. | 1.Коротке замикання або розрив: замініть на новий датчик температури зовнішнього блоку |
| 2.Пошкодження головної плати звонішнього блоку | 2.Замініть головну плату зовнішнього блоку на нову | |||
| E2 | 12 | Несправність двигуна вентилятора зовнішнього блоку | 1.Несправність вентилятора постійного струму | 1.Замініть вентилятор постійного струму |
| 2.Головна плата зовнішнього блоку пошкоджена або двигуна, неправильно вибрано EEPROM . | 2.Замініть головну плату зовнішнього блоку на нову | |||
| E8 | / | Особлива несправність зовнішнього блоку, збій захисного вимкнення траплявся багато разів протягом 30 хвилин | Температура нижньої частини компрессора нижча за задане значення протягом 5 хвилин безперервної роботи компресора | 1.Перевірте, чи правильне положення датчика температури компрессора2.Дозаправте блок" |
| E9 | / | WIFI помилка | 1.Збій модуля WIFI | 1.Замініть WIFI модуль на новий |
| 2.Пошкодження головної плати внутрішнього блоку | 2.Замініть головну плату внутрішнього блоку на нову |
