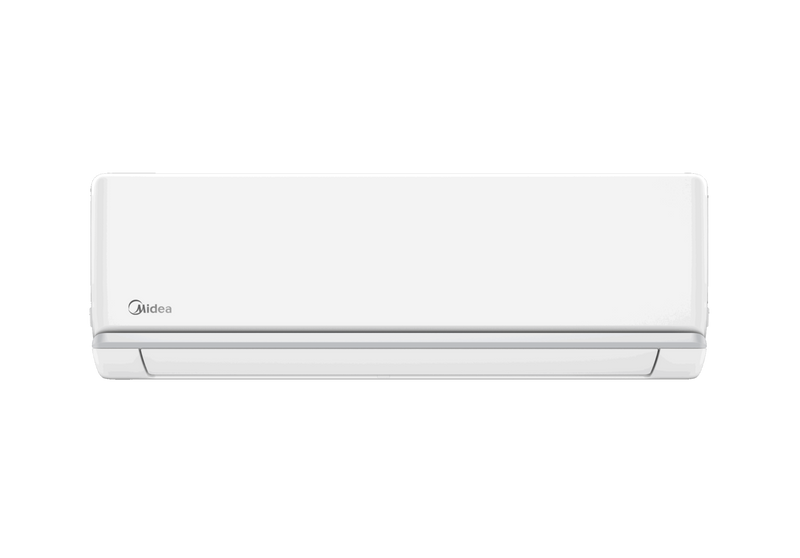

Кондиціонер Midea Nordic MSAGN-09FN8-I/MSAGN-09FN8-O | до 35 м² | 3.7 кВт холоду
Midea Nordic MSAGN-09FN8 — Опис серії
Ключові переваги серії Nordic
- Тепловий насос, робота на тепло до -28°С
- Режим «i-ECO» – «Комфорт і економія»
- Захист від замерзання приміщення, підтримка температури +8 °С
- Підігрівання картера компресора і піддону зовнішнього блоку (встановленим на заводі гріючим кабелем)
- 5-ступене регулювання швидкості обертів вентилятора внутрішнього блоку
- «Step-Gear» – система контролю потужності
Технології
Режим «i-ECO» – «Комфорт і економія»
Після включення режиму з пульта дистанційного керування, кондиціонер швидко охолодить Вашу кімнату, і буде автоматично підтримувати в ній t = +24°С і АВТОшвидкість вентилятора. При цьому Ви отримуєте і комфорт, і знижене енергоспоживання. В цьому режимі кондиціонер буде працювати 8 годин, потім автоматично відключиться. Також Ви можете самостійно відключити цей режим з пульта. Цей режим може використовуватися при експлуатації влітку (в режимі «охолодження»).
Захист від замерзання приміщення, підтримка температури +8°С
Система керування кондиціонером може підтримувати в приміщенні температуру повітря +8°С, щоб не сильно охолоджувалися стіни та не замерзав водогін. Це актуально використовувати для дач, гаражів або якщо Ви їдете у відпустку взимку. При цьому кондиціонер споживає менше електроенергії, оскільки перепад температур вулиця/кімната також зменшений.
Підігрівання картера компресора і піддону зовнішнього блоку
При від'ємних температурах зовнішнього повітря в кондиціонерах серії Nordic буде автоматично здійснюватися підігрів картера компресора (для забезпечення безаварійного запуску і стійкої експлуатації в зимовий період), а також – буде працювати підігрів піддону зовнішнього блоку, для запобігання намерзання льоду на зовнішньому блоці під час роботи системи на обігрів. Ці встановлені опції покращують надійність і оптимізують процес розмороження кондиціонера.
5-ступене регулювання швидкості обертів вентилятора внутрішнього блоку
Швидкість вентилятора регулюється перемиканням 5-ти можливих варіантів для забезпечення зручності користувача. Також можливо вибрати режим автоматичного регулювання.
«Step-Gear» – система контролю потужності
В цій серії спліт-систем можна обмежити потужність спліт-системи, встановивши 50% або 75% від загальної споживаної потужності, як обмеження, тоді частота компресора, а також швидкості моторів вентиляторів будуть обмежені в цих межах, але кондиціонер при цьому не забезпечить повноцінний комфортний клімат в приміщенні. Ця можливість передбачена для контрольованого енергозбереження.
Технології Midea
Джерело: midea.com.ua та сторінка серії Nordic
Повна таблиця характеристик
Внутрішній блок
| Електроживлення, В/Гц/Ф | 220/50/1 |
| Потужність охолодження, кВт | 0.820 ... 3.660 |
| Потужність нагріву, кВт | 0.790 ... 4.400 |
| Споживання охолодження, кВт | 0.600 ... 1.200 |
| Споживання нагріву, кВт | 0.750 ... 1.400 |
| Клас енергоефективності (охолодження) | A+++ |
| Клас енергоефективності (обігрів) | А+++ at +2°С; А++ at -7°С; А at -10°С |
| SEER | 8.5 |
| SCOP | 5.90 ... 3.50 |
| Витрати повітря, м³/год | 510 ... 300 |
| Рівень шуму, дБ | 36.50 ... 24.00 |
| Розміри без упаковки, мм | 835 x 295 x 208 |
Зовнішній блок
| Тип компресора | Inverter |
| Компресор | GMCC ROTARY DC |
| Тип фреону | R32 |
| Вага фреону, кг | 0.7 |
| Витрати повітря, м³/год | 2,100 |
| Рівень шуму, дБ(А) | 56.0 |
| Діаметр труби рідини, мм | 6.35 |
| Діаметр газової труби, мм | 9.52 |
| Макс. довжина магістралі, м | 25 |
| Макс. перепад висот, м | 10 |
Дані наведені з офіційних матеріалів виробника.
🔧 Коди помилок цієї моделі
Для плат AB/AG/AF/MSAF/MA/MB · модель MSAGN-09FN8-I/O (2023)
| Код помилки | Розшифрування |
|---|---|
| FP | Режим підтримки у приміщенні +8С (опціональна функція) |
| OF | Загоряється на 3 сек (при вимкненні функцій: TIMER, FRESH, SWING, TURBO, SILENCE) |
| OП | ОП - Загоряється протягом 3-х сек. та гасне при включенні функції: TIMER; Operation и Timer продовжує горіти |
| OП | Загоряється протягом 3-х сек. та гасне при включенні функції: FRESH, SWING, TURBO, SILENCE |
| SC | Режим самоочищення теплообмінника внутр. блоку (опціональна функція) |
| - - | Конфлікт режиму внутрішніх блоків (для мульти-спліт систем) |
| AP | Увімкнено режим налаштування з'єднання по WIFI |
| cF | Прогрівання теплообмінника вн.блока в режимі обігріву |
| CL | Нагадування про чищення фільтра (через певний час роботи) |
| CP | Вн. блок вимкнено дистанційно |
| dF | Режим відтайки теплообмінника нар.блока (тільки в режимі обігріву) |
| Eb | Немає зв'язку плати індикації з платою керування (несправна: плата індикації / шлейф / плата керування) |
| EA | Основний чіп плати керування внутрішнього блоку не отримує відповідь від мікросхеми пам'яті (EEPROM) |
| E0 | Помилка EEPROM (мікросхеми пам'яті) внутр. блоку |
| E1 | Помилка зв'язку між внутрішнім/зовнішнім блоками |
| E2 | Помилка - виявлен перехід через нуль (несправна плата керування) |
| E3 | Помилка контролю швидкості обертання вентилятора внутр. блоку |
| E4 | Датчик температури повітря в приміщенні T1 (обрив або коротке замикання) |
| E5 | Датчик температури теплообмінника (фреоновий) внутр. блоку T2 (обрив або коротке замикання) |
| E7 | Помилка зв'язку плати керування (PCB) та плати дисплею |
| EC | Витік холодоагенту або несправність датчика температури теплообмінника внутр. блоку T2 |
| F0 | Захист від перевантаження струмом |
| F1 | Несправний датчик зовнішньої температури повітря (довкілля) T4 - обрив або коротке замикання |
| F2 | Несправний датчик температури труби теплообмінника нар. блоку T3 (обрив або коротке замикання) |
| F3 | Несправний датчик температури нагнітання компресора T5 (ТР) (обрив або коротке замикання) |
| F4 | Помилка EEPROM (мікросхеми пам'яті) зовнішнього блоку |
| F5 | Помилка контролю швидкості обертання вентилятора зовнішнього блоку |
| P0 | Несправність IPM модуля або IGBT – захист від високого струму |
| P1 | Захист від високої/низкої напруги |
| P2 | Захист компресора від високої температури |
| P4 | Помилка інверторного приводу компресора |
| P5 або -- |
Конфлікт режиму внутрішніх блоків (для MULTI спліт) Indoor units mode conflict (match with multi outdoor unit) |
| P6 | Захист від високого чи низького тиску (High pressure protection or low pressure protection) |
| P10 | Захист від перевантаження за низькою напругою (Over low voltage protection) |
| P11 | Захист від перенапруги (Over voltage protection) |
| EC 07 | Помилка контролю швидкості обертання вентилятора зовн. блоку |
| EC 51 | Помилка EEPROM (мікросхеми пам'яті) зовніш. блоку |
| EC 52 | Несправний датчик температури труби теплообмінника нар. блоку T3 - обрив або коротке замикання |
| EC 53 | Несправний датчик температуры наружного воздуха T4 (нар. блок) - обрив або коротке замикання |
| EC 54 | Несправний датчик температури нагнітання компресора T5 (ТР) (обрив або коротке замикання) |
| EC 56 | Несправний датчик температури труби на виході з теплообмінника вн.блоку T2P (обрив або коротке замикання) |
|
EH 00 EH 0R |
Помилка параметра EEPROM (мікросхеми пам'яті) внутрішньо. блоку |
| EH 02 | Помилка - виявлен перехід через нуль (несправна плата керування) / Zero-crossing signal detection error |
| EH 03 | Помилка контролю швидкості обертання вентилятора внутр. блоку |
| EH 0b | Помилка зв'язку плати внутрішнього блоку та плати дисплея |
| EH 60 | Несправний датчик температури повітря в приміщенні T1 (обрив або коротке замикання) |
| EH 61 | Несправний датчик температури теплообмінника внутр. блоку T2 (обрив або коротке замикання) |
| EL 01 | Помилка зв'язку між внутрішнім/зовнішнім блоками |
| EL 0C |
Немає зміни температури протягом певного часу на випарнику: - витік холодоагенту. - несправність датчика температури теплообмінника внутр. блоку T2. - не працює компресор. |
| F0 | Захист від перевантаження струмом |
| FC | Включено примусове охолодження |
| FP | Режим підтримки в приміщенні +8°С (+12°C) |
| LC 01 | Обмеження частоти, спричинене датчиком T3 |
| LC 02 | Обмеження частоти, спричинене датчиком TP |
| LC 03 | Обмеження частоти, спричинене струмом (Frequency limit caused by current) |
| LC 05 | Обмеження частоти, спричинене напругою (Frequency limit caused by voltage) |
| LC 06 | Обмеження частоти, викликане PFC модулем (Frequency limit caused by PFC) |
| LH 00 | Обмеження частоти, спричинене датчиком T2 |
| LH 07 | Обмеження частоти, викликане пультом дистанційного керування (налаштуваннями економії) |
| nF | Нагадування про заміну фільтра (за таймером. через певний час роботи) |
| PC 00 | Несправність IPM модуля або IGBT – захист від високого струму |
| PC 01 | Захист від високої чи низької напруги |
| PC 02 | Захист компресора за високою температурою (OLP) |
| PC 03 | Захист по тиску |
| PC 04 | Помилка інверторного приводу компресора |
| PC 06 | Захист за температурою на виході компресора (Compressor discharge temperature protection) |
| PC 08 | Захист по струму зовнішнього блоку |
| PC 0A | Захист від високої температури конденсатора |
| PC 0F | Несправність модуля PFC (PFC module malfunction) |
| PC 10 | Захист від низької напруги |
| PC 11 | Захист від високої напруги |
| PC 12 | Захист за постійною напругою (DC) |
| PC 40 | Помилка зв'язку між основною мікросхемою плати НБ та мікросхемою IPM модуля |
| Pc 41 | Захист від вхідного струму (Current Input detection protection) |
| PC 42 | Помилка запуску компресора |
| PC 43 | Відсутня фаза (для 3-х фазних блоків) |
| PC 44 | Захист компресора за відсутністю швидкості (No speed protection) |
| PC 45 | Помилка 341PWM (341PWM error) |
| PC 46 | Неправильна швидкість компресора (Compressor speed malfunction) |
| PC 49 | Захист компресора від перевантаження струмом |
| PH 09 | Захист від обдування холодним повітрям при прогріванні теплообмінника вн.блоку (тільки в режимі обігріву) |
| PH 90 | Захист від високої температури випарника |
| PH 91 | Захист від низької температури випарника |
