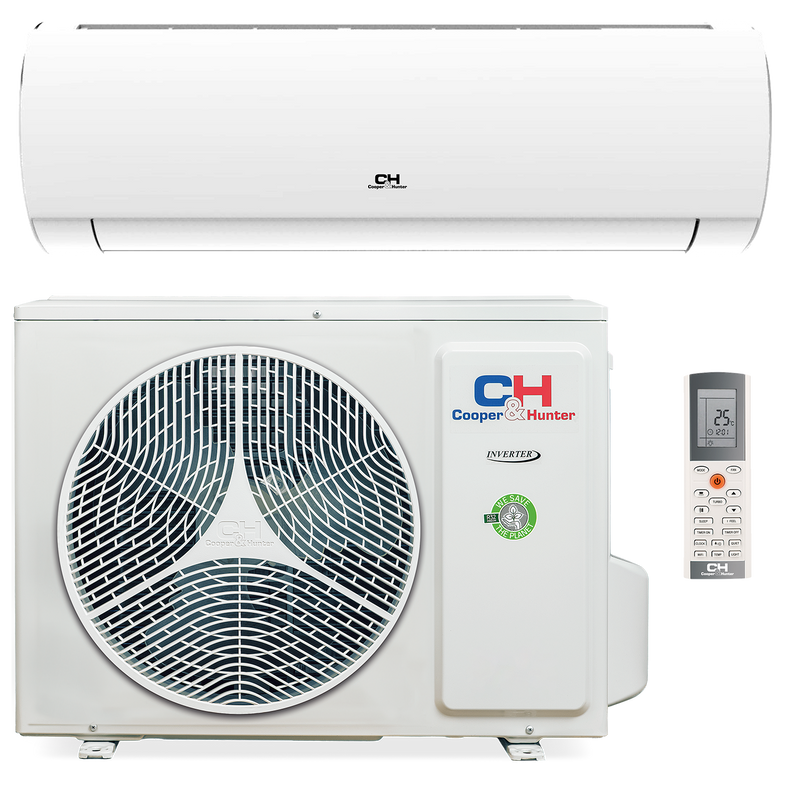

Кондиціонер-тепловий насос до -25°C C&H Daytona CH-S24FTXD2-WP | до 88 м² | холоду до 8.85 кВт
₴58,999.00
⚡Потужній моделі обовʼязкова окрема лінія живлення з автоматом — це вимога виробника й умова гарантії. Чому і як зробити правильно →Коротко про модель
| Бренд | Cooper&Hunter |
| ❄️ Холод / споживання | 7,1 кВт холоду при 0,45–2,9 кВт з розетки
діапазон холоду 2,0–8,85 кВт · 24000 BTU · плаваюче інверторне керування ⚡ середньосезонно ≈ 1,02 кВт·год за годину роботи |
| 🔥 Тепло / споживання | 7,8 кВт тепла при ≈2,0 кВт з розетки
діапазон тепла 1,8–9,45 кВт |
| Площа приміщення * | 71-100 |
| Компресор | Інверторний |
| Тип монтажу | Настінний |
| Обігрів взимку | до −25°C |
| Холодоагент | R32 |
| Подача (впорскування) фреону | Електронний ТРВ (EEV) — «інжектор»: точне дозування, кращий обігрів у мороз
ℹ️ Що це і на що впливає → |
| Максимально допустима виробником магістраль | довжина до 25 м · перепад висот до 10 м ⚠ Перевищення цих норм позбавляє гарантійних зобов'язань — робочі навантаження на компресор зростають понад розрахункові Заводської заправки вистачає на стандартну довжину траси; кожен метр понад — дозаправлення за вагою згідно зі специфікацією виробника (грами на метр) |
| Wi-Fi | Вбудований |
| Колір | Білий |
* Підбір за площею — орієнтовний, без урахування теплових притоків. Точніше — AI-підбір або інженер.
📄 Документи
Інструкція DAYTONA GEN VI (PDF) ↓Міні Спліт система DAYTONA (Gen VI)
- Побутова теплова помпа. Адаптована для роботи на тепло у північних країнах;
- Температурний діапазон ефективної роботи від -25°С до +50°С;
- Спеціальний алгоритм роботи, який забезпечує стабільну та ефективну роботу при низьких температурах на вулиці, підігрів компресора та піддону, регулятор швидкості вентилятора зовнішнього блоку;
- Технологія «I-Action» – плавна та стабільна робота компресора на наднизьких частотах (1Гц);
- Вищий клас енергоефективності. Енергозберігаюча комплектація за типом А+++ Class Energy Efficiency – GENERATON VI;
- "CH 7-SKY Technology" – комплексна система фільтрації на основі семи фільтрів широкого спектру дії;
- Інноваційна технологія «DOUBLE SELF-CLEAN» дозволяє кондиціонеру робити самоочищення від пилу, грибків, вірусів та бактерій, методом миттєвої заморозки, та наступним нагрівом пластин теплообмінника до + 57-58°C. Кондиціонер повністю очищується за 30 хвилин. Це економить час та гроші на сервісному обслуговуванні, та дозволяє отримати здорове повітря;
- Wi-Fi модуль, для можливості керування кондиціонером через Смартфон / Планшет (ОС: Android, iOS);
- Захист вашого будинку від замерзання: функція «+ 8°С». Кондиціонер буде підтримувати температуру + 8°С, що не дозволяє заморозити приміщення та споживає мінімум електроенергії;
- Можливість підключення дротового пульта зі здатністю двотижневого програмування та приєднання до системи розумного дому BMS (ОПЦІЯ).
💡 Технології серії
Про серію — офіційна інформація Cooper&Hunter
Міні Спліт система DAYTONA (Gen VI)
- Побутова теплова помпа. Адаптована для роботи на тепло у північних країнах;
- Температурний діапазон ефективної роботи від -25°С до +50°С;
- Спеціальний алгоритм роботи, який забезпечує стабільну та ефективну роботу при низьких температурах на вулиці, підігрів компресора та піддону, регулятор швидкості вентилятора зовнішнього блоку;
- Технологія «I-Action» – плавна та стабільна робота компресора на наднизьких частотах (1Гц);
- Вищий клас енергоефективності. Енергозберігаюча комплектація за типом А+++ Class Energy Efficiency – GENERATON VI;
- "CH 7-SKY Technology" – комплексна система фільтрації на основі семи фільтрів широкого спектру дії;
- Інноваційна технологія «DOUBLE SELF-CLEAN» дозволяє кондиціонеру робити самоочищення від пилу, грибків, вірусів та бактерій, методом миттєвої заморозки, та наступним нагрівом пластин теплообмінника до + 57-58°C. Кондиціонер повністю очищується за 30 хвилин. Це економить час та гроші на сервісному обслуговуванні, та дозволяє отримати здорове повітря;
- Wi-Fi модуль, для можливості керування кондиціонером через Смартфон / Планшет (ОС: Android, iOS);
- Захист вашого будинку від замерзання: функція «+ 8°С». Кондиціонер буде підтримувати температуру + 8°С, що не дозволяє заморозити приміщення та споживає мінімум електроенергії;
- Можливість підключення дротового пульта зі здатністю двотижневого програмування та приєднання до системи розумного дому BMS (ОПЦІЯ).
📋 Повна таблиця характеристик
Технічні характеристики
| Номінальна потужність охолодження, кВт | 7,1 |
| Мінімальна потужність охолодження, кВт | 2 |
| Максимальна потужність охолодження, кВт | 8,85 |
| Номінальна потужність обігріву, кВт | 7,8 |
| Мінімальна потужність обігріву, кВт | 1,8 |
| Максимальна потужність обігріву, кВт | 9,45 |
| Джерело електроживлення | ~220-240 В/50 Гц/1 Ф |
| Номінальне споживання електроенергії (охолодження), кВт | 2,03 |
| Мінімальне споживання електроенергії (охолодження), кВт | 0,45 |
| Максимальне споживання електроенергії (охолодження), кВт | 2,9 |
| Номінальне споживання електроенергії (обігрів), кВт | 2 |
| Мінімальне споживання електроенергії (обігрів), кВт | 0,35 |
| Максимальне споживання електроенергії (обігрів), кВт | 3 |
| Енергоефективність SEER Холод | 7.0 (А++) кВт/кВт |
| Енергоефективність SСОР Тепло | 5.4 (А+++) кВт/кВт |
| Повітряпродуктивність | 1250/1100/1000/950/900/850/800/600 м³/год |
| Рівень звукового тиску IDU | 26/28/35/37/39/42/47 дБ(A) |
| Рівень звукового тиску ODU | 59 дБ(A) |
| Тип холодоагенту | R32 |
| Вага IDU(нетто/брутто) | 16.5/19.5 кг |
| Вага ODU(нетто/брутто) | 41.5/46 кг |
| Тип компресора | роторний |
| Осушення | 2.4 л/год |
| Температурний діапазон роботи на холод | -15...+50 °C |
| Температурний діапазон роботи на тепло | -25...+30 °C |
| Обсяг газової зарядки | 1.50 кг |
| Діаметр рідинної магістралі | 6.35/1/4" мм/дюйм |
| Діаметр газової магістралі | 15.88/5/8" мм/дюйм |
| Максимальний перепад висоти магістралі | 10 м |
| Максимальна довжина магістралі | 25 м |
| Відстань між болтами кріплення зовнішнього блоку | 570 мм |
| Габаритні розміри IDU(упаковка/без упаковки) | 1177×406×332/1122×329×247 мм |
| Габаритні розміри ODU(упаковка/без упаковки) | 1032×456×737/958×660×402 мм |
| Холодопродуктивність, кВт | 7.0 |
| Холодоагент | R32 |
| Інвертор | Так |
| Охолодження, кВт (мін–макс) | 7.10(2.00-8.85) |
| Обігрів, кВт (мін–макс) | 7.80(1.80-9.45) |
| Робота на охолодження до, °C | +50 |
Додатково
| ТМ | Cooper&Hunter |
| Серія | Daytona |
| Модель | CH-S24FTXD2-WP |
| Артикул | CH-S24FTXD2-WP |
| Потужність охолодження, кВт | 7.0 |
| Рекомендована площа, м² | 75 |
| Напруга, В | 220-240 |
| Частота, Гц | 50 |
| Тип фреону | R32 |
| Інверторний компресор | Інверторний |
| Wi-Fi | Так |
Усього характеристик у таблиці: 50. Дані з паспорта виробника.
🔧 Коди помилок цієї моделі
Джерела. Коди, позначені «C&H», підтверджені офіційним мануалом Cooper&Hunter українською. Коди, позначені «Gree», узяті з сервісного мануала платформи Gree: Cooper&Hunter — ребренд Gree і власної платформи не має, це та сама плата. Це не офіційна публікація бренду C&H — саме тому джерело підписане окремо для кожного рядка.
E5 — захист по електричному навантаженню (перевантаження по струму) зовнішнього блока: просідання чи стрибки напруги, брудний конденсатор, забита траса, перезаправка. F5 — обрив або коротке замикання датчика температури нагнітання зовнішнього блока, тобто термістор чи його проводка, а не компресор і не вентилятор.
Увага для on/off. На простих настінних on/off коду F5 не буває взагалі: у них немає зовнішніх датчиків температури, а отже немає F3, F4 і F5. Там увесь набір — F1, F2, H6, C5, U8, на частині моделей ще E5. У канальних on/off нумерація F-кодів зсунута на одиницю (F4 — датчик нагнітання), тому цю таблицю на канальні переносити не можна. Там, де E5 і F5 є в обох типів, зміст у них однаковий; в інвертора зверху додаються коди інверторного модуля — H5, HC, PH, PL, P5–P8, U1–U3.
| Код | Джерело | Що означає |
|---|---|---|
| E1 | C&H | Захист компресора від високого тиску |
| E2 | C&H | Захист від замерзання внутрішнього блока |
| E3 | C&H | Захист від низького тиску: нестача холодоагенту або режим збирання холодоагенту |
| E4 | C&H | Захист компресора від високої температури нагнітання |
| E5 | C&H | Захист від перевантаження по змінному струму (AC overcurrent) |
| E6 | C&H | Помилка звʼязку між внутрішнім і зовнішнім блоками |
| E7 | C&H | Конфлікт режимів (у мульти-спліт: блоки замовили різні режими) |
| E8 | C&H | Захист від високої температури (перегрів) |
| E9 | C&H | Захист від переповнення дренажного піддона водою |
| EE | C&H | Несправність мікросхеми памʼяті EEPROM |
| F0 | Gree | Нестача холодоагенту або блокування системи (відсічення холодоагенту) |
| F1 | C&H | Датчик температури повітря в приміщенні: обрив або коротке замикання |
| F2 | C&H | Датчик температури випарника внутрішнього блока: обрив або коротке замикання |
| F3 | C&H | Датчик зовнішньої температури повітря: обрив або коротке замикання |
| F4 | C&H | Датчик температури конденсатора (труби зовнішнього блока): обрив або коротке замикання |
| F5 | C&H | Датчик температури нагнітання зовнішнього блока: обрив або коротке замикання |
| FC | Gree | Несправність мікроперемикача |
| Fo | Gree | Режим збирання холодоагенту (не помилка, сервісний режим) |
| H1 | Gree | Розморожування зовнішнього блока (не помилка, штатний режим) |
| H3 | Gree | Захист компресора від перевантаження (спрацював тепловий захист) |
| H4 | Gree | Система працює ненормально (перевантаження за потужністю) |
| H5 | Gree (інв.) | Захист модуля IPM |
| H6 | C&H | Немає зворотного звʼязку двигуна вентилятора внутрішнього блока |
| H7 | Gree (інв.) | Розсинхронізація компресора |
| HC | Gree (інв.) | Захист PFC (корекція коефіцієнта потужності) |
| HE | Gree (інв.) | Захист компресора від розмагнічування |
| C4 | Gree | Несправність перемички (jumper) зовнішнього блока |
| C5 | C&H | Несправність перемички (jumper cap) внутрішнього блока |
| L3 | Gree | Несправність двигуна вентилятора зовнішнього блока (вентилятор 1) |
| LA | Gree | Несправність двигуна вентилятора зовнішнього блока (вентилятор 2) |
| L9 | Gree | Захист за потужністю |
| Lc | Gree (інв.) | Невдалий запуск компресора |
| Ld | Gree (інв.) | Втрата фази компресора |
| LP | Gree | Внутрішній і зовнішній блоки не відповідають один одному |
| oE | Gree | Невизначена помилка зовнішнього блока (дивитись індикацію на платі ODU) |
| P5 | Gree (інв.) | Захист компресора від перевантаження по фазному струму |
| P6 | Gree (інв.) | Помилка звʼязку між платою драйвера і головною платою |
| P7 | Gree (інв.) | Несправність ланцюга датчика температури модуля |
| P8 | Gree (інв.) | Перегрів модуля драйвера |
| PF | Gree (інв.) | Несправність датчика температури плати драйвера |
| PH | Gree (інв.) | Завищена напруга шини постійного струму |
| PL | Gree (інв.) | Занижена напруга шини постійного струму |
| PU | Gree (інв.) | Несправність заряджання конденсатора |
| U1 | Gree (інв.) | Несправність ланцюга виявлення фазного струму компресора |
| U2 | Gree (інв.) | Захист від втрати фази компресора |
| U3 | Gree (інв.) | Просідання напруги шини постійного струму |
| U5 | Gree (інв.) | Загальна помилка виявлення струму |
| U7 | Gree | Несправність перемикання 4-ходового клапана |
| U8 | Gree | Помилка сигналу переходу через нуль (внутрішній блок) |
| U9 | Gree | Помилка переходу через нуль зовнішнього блока |
