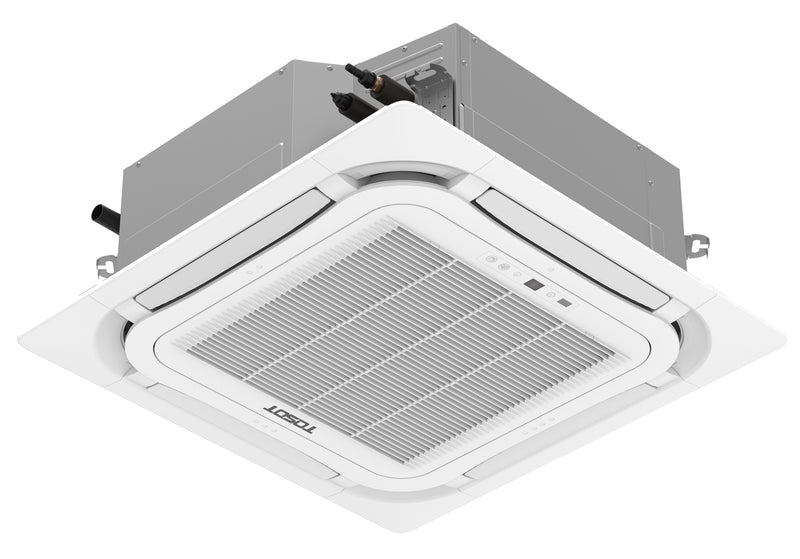

Касетний кондиціонер TOSOT TUD100T1 | 10,5 кВт холоду | Інвертор
₴140,799.00
🔄 Інвертор🏭 Напівпром
⚡Потужній моделі обовʼязкова окрема лінія живлення з автоматом — це вимога виробника й умова гарантії. Чому і як зробити правильно →Коротко про модель
| Бренд | TOSOT |
| ❄️ Холод / споживання | 10,5 кВт холоду при ≈3,1 кВт з розетки
36000 BTU ⚡ середньосезонно ≈ 1,55 кВт·год за годину роботи |
| 🔥 Тепло / споживання | 11,5 кВт тепла при ≈2,95 кВт з розетки |
| Площа приміщення * | 71-100 |
| Компресор | Інверторний |
| Тип монтажу | Касетний |
| Обігрів взимку | до −20°C |
| Діаметр труб (рідина/газ) | 3/8 + 5/8 дюйма |
| Максимально допустима виробником магістраль | довжина до 75 м · перепад висот до 30 м ⚠ Перевищення цих норм позбавляє гарантійних зобов'язань — робочі навантаження на компресор зростають понад розрахункові Заводської заправки вистачає на стандартну довжину траси; кожен метр понад — дозаправлення за вагою згідно зі специфікацією виробника (грами на метр) |
* Підбір за площею — орієнтовний, без урахування теплових притоків. Точніше — AI-підбір або інженер.
Касетний кондиціонер TOSOT TUD100T1/A-S/TUD100W1/NhA-X+TF06 — напівпромислове рішення для приміщень орієнтовно до 105 м²: магазини, офіси, кафе, зали.
- Холодопродуктивність: 10,5 кВт
- Теплопродуктивність: 11,5 кВт
- Компресор: інверторний — плавне регулювання, економія енергії
- Комплект: внутрішній + зовнішній блок + панель
🔧 Монтаж напівпромислових систем — тільки інженерний: розрахунок повітророзподілу, траси, дренажу. Виконуємо під ключ у Чернігові та області, гарантія на роботи до 24 місяців.
📞 Точну вартість рішення з монтажем прорахує інженер — безкоштовно: залишити заявку або скористайтесь швидким замовленням нижче.
📋 Повна таблиця характеристик
| ТМ | TOSOT |
| Тип монтажу | Касетний |
| Модель | TUD100T1/A-S/TUD100W1/NhA-X+TF06 |
| Потужність охолодження, кВт | 10.5 |
| Потужність обігріву, кВт | 11.5 |
| Тип компресора | On/Off (класичний) |
| Продуктивність | холод | кВт | 10.50 |
| Продуктивність | тепло | кВт | 11.50 |
| Джерело електроживлення | ~380-415В/50-60Гц/3ф |
| Номінальна споживана потужність | холод | кВт | 3.10 |
| Номінальна споживана потужність | тепло | кВт | 2.95 |
| Енергоефективність | холод | EER/COP | 3.40/3.90 |
| Енергоефективність | тепло | SEER/SCOP | 6.60/4.40 |
| Повітропродуктивність | м³/год | 1500/1400/1200/1000 |
| Рівень звукового тиску | вн. блок (м/с/мак) | дБ(А) | 43/41/39/38 |
| Рівень звукового тиску | зовн. блок | дБ(А) | 57 |
| Типхолодоагенту | R32 |
| Об’єм зарядки холодоагенту | кг | 2.1 |
| Вага | вн. блок | кг | 23 |
| Вага | зовн. блок | кг | 75 |
| Температурний діапазон роботи | холод | °С | -20…+52 |
| Температурний діапазон роботи | тепло | °С | -20…+24 |
| Діаметр рідинної магістралі | мм/дюйм | 9.53 / 3/8″ |
| Діаметр газової магістралі | мм/дюйм | 15.88 / 5/8″ |
| Максимальний перепад висоти магістралі | м | 30 |
| Максимальна довжина магістралі | м | 75 |
| Кількість міжблочних жил (на керування) | 2×0.75мм2 |
| Місце подачі живлення | зовнішній блок |
| Кількість жил (подача живлення) | зовн. блок | 5×1.5мм2 |
| Робота на охолодження до, °C | +52 |
Усього характеристик у таблиці: 30. Дані з паспорта виробника.
🔧 Коди помилок цієї моделі
Джерело: офіційна інструкція користувача TOSOT, касетні блоки LCAC R32 (розділ 5.2) — саме для цієї моделі.
| Код помилки | Розшифрування |
|---|---|
| A1 | Захист модуля IPM зовнішнього вентилятора |
| LE | Перевищення швидкості компресора |
| Ac | Помилка запуску зовн. вентил. |
| LF | Захист живлення |
| Ad | Захист зовнішнього вентилятора від втрати фази |
| LP | IDU і ODU не збігаються |
| AE | Помилка ланцюга виявлення струму зовнішнього вентилятора |
| oE | Помилка ODU, для конкретної помилки перегляньте стан індикатора основної плати ODU |
| AJ | Захист зовнішнього вентилятора від перебоїв |
| P0 | Захист від скидання приводу |
| C0 | Помилка зв’язку дротового контролера та внутрішнього блоку |
| P5 | Захист фази компресора від перевантаження по струму |
| C1 | Помилка датчика температури в приміщенні |
| P6 | Помилка головного управління та зв'язку приводу |
| C2 | Помилка датчика температури випарника |
| P7 | Несправність ланцюга датчика температури модуля |
| C3 | Помилка датчика температури конденсатора |
| P8 | Температурний захист модуля приводу |
| C4 | Помилка перемички ODU |
| P9 | Захист підрядника змінного струму |
| CJ | Помилка перемички ІDU |
| PA | Захист ODU від змінного струму Код Код (2) Не ремонтуйте кондиціонер самостійно. Неналежне обслуговування призведе до ураження електричним струмом або пожежі. Будь ласка, зверніться до авторизованог о сервісного центру TOSOT і надішліть професійного персоналу для ремонту. Інверторний блок касетного типу TOSOT 54 Помилка Помилка |
| C6 | Помилка датчика температури нагнітання |
| PE | Захист від дрейфу температури |
| C7 | Помилка датчика мезотемператури конденсатора |
| PF | Помилка датчика навколишньої температури плати приводу |
| C8 | Невірно виставлена перемичка продуктивності компресора |
| PH | Захист шини від вис. напруги |
| C9 | Збій мікросхеми пам'яті драйвера компресора |
| PL | Захист шини від низ. напруги |
| CE | Помилка датчика температури дротового контролера |
| PP | Помилка вхідної напруги АС |
| CP | Помилка призначення кількос. головних дрот. контролерів |
| PU | Збій зарядки конденсатора |
| dc | Помилка датчика температури всмоктування компресора |
| q0 | Захист шини приводу внутр. вентилятора |
| DC | від низ. напруги |
| dH | Несправна плата дротового контролера |
| q1 | Захист шини приводу внутр. вентилятора |
| DC | від вис. напруги |
| dJ | Захист послідовності АС (втрата фази або захист від протифазності) |
| q2 | Захист внутрішнього вентилятора |
| DC | від змінного струму |
| E0 | Помилка внутр. вентилятора |
| q3 | Захист модуля IPM приводу внутр. вентилятора від |
| E1 | Захист компресора від високого тиску |
| q4 | Захист PFC приводу внутрішнього вентилятора |
| E2 | Захист від замер. приміщення |
| q5 | Помилка запуску внутр. вент. |
| E3 | Захист від нестачі холодоагенту або захист компресора від низького тиску |
| q6 | Захист внутрішнього вентилятора |
| DC | від втрати фази |
| E4 | Захист від вис. темп. на випуску повітря компресора |
| q7 | Захист від скидання приводу внутр. вентилятора |
| E6 | Помилка зв’язку зовнішнього та внутрішнього блоків |
| q8 | Захист внутр. вентилятора |
| DC | від перевантаження по струму |
| E7 | Конфлікт режимів |
| q9 | Захист живлення внутр. вентилятора |
| E9 | Захист від переповнення дренажного піддона водою |
| qA | Помилка ланцюга виявлення струму приводу внутр. вентилят. |
| EE | Збій читання та запису мікросхеми пам'яті |
| qb | Захист внутрішнього вентилятора від перебоїв |
| EL | Аварійна зупинка (пожежна сигналізація) |
| qC | Помилка зв’язку гол. керування та приводу внутр. вентилятора |
| F3 | Помилка датчика темп. зовнішнього повітря |
| qd | Захист від вис. темп. модуля приводу внутр. вентилятора Код Код Інверторний блок касетного типу TOSOT 55 Помилка Помилка |
| Fo | Режим рециркуляції холодоагенту |
| qE | Помилка датчика темп. модуля приводу внутр. вентилятора |
| H1 | Звичайне розморожування |
| qF | Помилка мікросхеми пам'яті приводу внутр. вентилятора |
| H4 | Захист від перевантаження |
| qH | Помилка циклу зарядки приводу внутр. вентилятора |
| H5 | Захист модуля IPM від струму |
| qL | Захист від помилок напруги АС на вході приводу внутр. вентилятора |
| H7 | Захист компресора від перебоїв |
| qo | Помилка датчика темп. електр. коробки приводу внутр. вентилят. |
| HC | Захист PFC від надструму |
| qp | Захист від перетину нуля на вході АС приводу внутр. вентилятора |
| HE | Захист від розмагнічування компресора |
| U1 | Помилка визначення ланцюга струму фази компресора |
| L3 | Помилка зовнішнього вентилятора 1 |
| U2 | Захист компресора від втрати фази та протифазності |
| L4 | Погана схема живлення дротового контролера |
| U3 | Помилка падіння напруги шини постійного струму |
| L5 | Захист дротового контролера від перевантаження по струму |
| U5 | Загальна помилка виявлення струму |
| L6 | Помилка налаштування кількості внутрішніх блоків під управлінням одного контролера |
| U7 | Помилка перемикання 4- ходового клапана |
| L7 | Помилка налаштування серії внутрішніх блоків під управлінням одного контролера |
| U8 | Захист від переходу через нуль |
| LA | Помилка зовнішнього вентилятора 2 |
| UL | Захист зовн. вентилятора від перевантаження по струму |
| Lc | Помилка запуску компресора |
| Uo | Неправильна зовнішня температура навколишнього середовища |
