Внутрішній блок мульти-спліт Cooper&Hunter CH-S09FTXD-BL(I) | 2.7 кВт | настінний
Коротко про модель
| Бренд | Cooper&Hunter |
| ❄️ Холод / споживання | 3,0 кВт холоду при ≈0,97 кВт з розетки*
діапазон холоду 0,5–3,6 кВт · 9000 BTU · плаваюче інверторне керування ⚡ середньосезонно ≈ 0,49 кВт·год за годину роботи (розрахунково*) |
| 🔥 Тепло / споживання | 0,5 кВт тепла при ≈0,15 кВт з розетки*
діапазон тепла 0,5–4,3 кВт |
| Площа приміщення * | 36–50 м² |
| Компресор | Інверторний |
| Подача (впорскування) фреону | Електронний ТРВ (EEV) — «інжектор»: точне дозування, кращий обігрів у мороз
ℹ️ Що це і на що впливає → |
Внутрішній блок для мульти-спліт системи Cooper&Hunter. Холодопродуктивність 2,7 кВт, тепло — 3,0 кВт. Працює в парі із зовнішнім мульти-блоком Cooper&Hunter — сумарна потужність внутрішніх блоків підбирається інженером. Рішення для 2–5 кімнат без окремого зовнішнього блока на кожну.

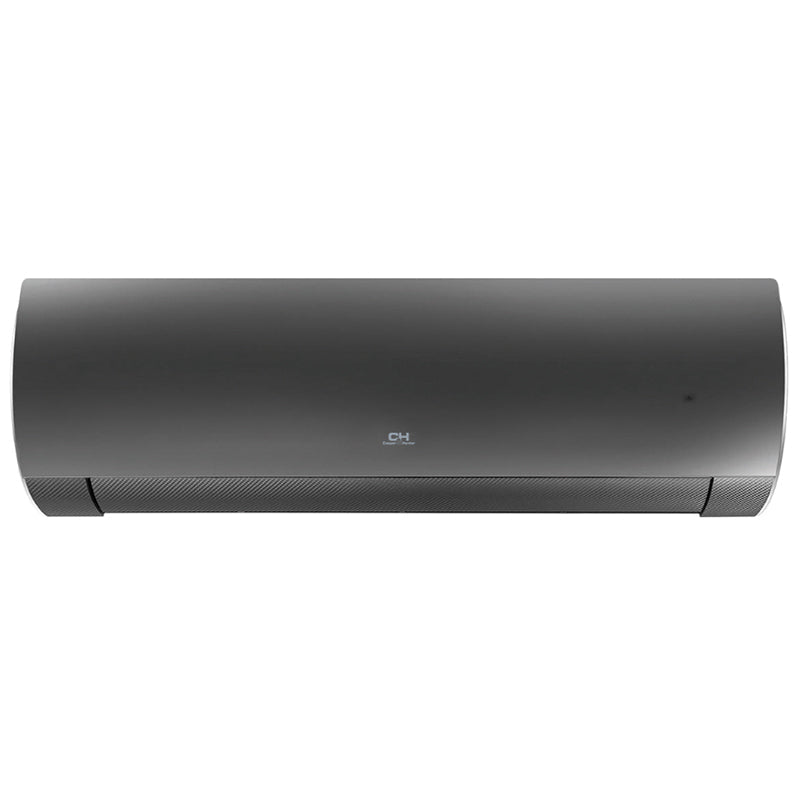

Настінний внутрішній блок Cooper&Hunter CH-S09FTXD-BL(I) для мульти-спліт системи: підключається до зовнішнього блока цього ж бренду.
❄️ Холод: 2.7 кВт · 🔥 Тепло: 3 кВт
🧩 Комплект (зовнішній + внутрішні блоки) підбирається інженером — потужності мають узгоджуватись. AI-підбір чи дзвінок — і ми складемо систему безкоштовно.
📋 Повна таблиця характеристик
| Потужність холод | 2.7 |
| Потужність тепло | 3 |
| Номінальна потужність охолодження, кВт | 2,7 |
| Мінімальна потужність охолодження, кВт | 0,5 |
| Максимальна потужність охолодження, кВт | 3,6 |
| Номінальна потужність обігріву, кВт | 3 |
| Мінімальна потужність обігріву, кВт | 0,5 |
| Максимальна потужність обігріву, кВт | 4,3 |
| Повітряпродуктивність | 390/420/440/470/540/570/610 м³/год |
| Рівень шуму, мін/сер/мак | 18/22/26/30/34/38/43 дБ (А) |
| Тип холодагенту | R32 |
| Діаметр рідинної магістралі | 6,38/1/4" мм/дюйм |
| Діаметр газової магістралі | 9,53/3/8" мм/дюйм |
Усього характеристик у таблиці: 13. Дані з паспорта виробника.
🔧 Коди помилок цієї моделі
Джерела. Коди, позначені «C&H», підтверджені офіційним мануалом Cooper&Hunter українською. Коди, позначені «Gree», узяті з сервісного мануала платформи Gree: Cooper&Hunter — ребренд Gree і власної платформи не має, це та сама плата. Це не офіційна публікація бренду C&H — саме тому джерело підписане окремо для кожного рядка.
Таблиця стосується внутрішнього блока. Зовнішній блок мульти-спліт має власний набір кодів.
E5 — захист по електричному навантаженню (перевантаження по струму) зовнішнього блока: просідання чи стрибки напруги, брудний конденсатор, забита траса, перезаправка. F5 — обрив або коротке замикання датчика температури нагнітання зовнішнього блока, тобто термістор чи його проводка, а не компресор і не вентилятор.
Увага для on/off. На простих настінних on/off коду F5 не буває взагалі: у них немає зовнішніх датчиків температури, а отже немає F3, F4 і F5. Там увесь набір — F1, F2, H6, C5, U8, на частині моделей ще E5. У канальних on/off нумерація F-кодів зсунута на одиницю (F4 — датчик нагнітання), тому цю таблицю на канальні переносити не можна. Там, де E5 і F5 є в обох типів, зміст у них однаковий; в інвертора зверху додаються коди інверторного модуля — H5, HC, PH, PL, P5–P8, U1–U3.
| Код | Джерело | Що означає |
|---|---|---|
| E1 | C&H | Захист компресора від високого тиску |
| E2 | C&H | Захист від замерзання внутрішнього блока |
| E3 | C&H | Захист від низького тиску: нестача холодоагенту або режим збирання холодоагенту |
| E4 | C&H | Захист компресора від високої температури нагнітання |
| E5 | C&H | Захист від перевантаження по змінному струму (AC overcurrent) |
| E6 | C&H | Помилка звʼязку між внутрішнім і зовнішнім блоками |
| E7 | C&H | Конфлікт режимів (у мульти-спліт: блоки замовили різні режими) |
| E8 | C&H | Захист від високої температури (перегрів) |
| E9 | C&H | Захист від переповнення дренажного піддона водою |
| EE | C&H | Несправність мікросхеми памʼяті EEPROM |
| F0 | Gree | Нестача холодоагенту або блокування системи (відсічення холодоагенту) |
| F1 | C&H | Датчик температури повітря в приміщенні: обрив або коротке замикання |
| F2 | C&H | Датчик температури випарника внутрішнього блока: обрив або коротке замикання |
| F3 | C&H | Датчик зовнішньої температури повітря: обрив або коротке замикання |
| F4 | C&H | Датчик температури конденсатора (труби зовнішнього блока): обрив або коротке замикання |
| F5 | C&H | Датчик температури нагнітання зовнішнього блока: обрив або коротке замикання |
| FC | Gree | Несправність мікроперемикача |
| Fo | Gree | Режим збирання холодоагенту (не помилка, сервісний режим) |
| H1 | Gree | Розморожування зовнішнього блока (не помилка, штатний режим) |
| H3 | Gree | Захист компресора від перевантаження (спрацював тепловий захист) |
| H4 | Gree | Система працює ненормально (перевантаження за потужністю) |
| H5 | Gree (інв.) | Захист модуля IPM |
| H6 | C&H | Немає зворотного звʼязку двигуна вентилятора внутрішнього блока |
| H7 | Gree (інв.) | Розсинхронізація компресора |
| HC | Gree (інв.) | Захист PFC (корекція коефіцієнта потужності) |
| HE | Gree (інв.) | Захист компресора від розмагнічування |
| C4 | Gree | Несправність перемички (jumper) зовнішнього блока |
| C5 | C&H | Несправність перемички (jumper cap) внутрішнього блока |
| L3 | Gree | Несправність двигуна вентилятора зовнішнього блока (вентилятор 1) |
| LA | Gree | Несправність двигуна вентилятора зовнішнього блока (вентилятор 2) |
| L9 | Gree | Захист за потужністю |
| Lc | Gree (інв.) | Невдалий запуск компресора |
| Ld | Gree (інв.) | Втрата фази компресора |
| LP | Gree | Внутрішній і зовнішній блоки не відповідають один одному |
| oE | Gree | Невизначена помилка зовнішнього блока (дивитись індикацію на платі ODU) |
| P5 | Gree (інв.) | Захист компресора від перевантаження по фазному струму |
| P6 | Gree (інв.) | Помилка звʼязку між платою драйвера і головною платою |
| P7 | Gree (інв.) | Несправність ланцюга датчика температури модуля |
| P8 | Gree (інв.) | Перегрів модуля драйвера |
| PF | Gree (інв.) | Несправність датчика температури плати драйвера |
| PH | Gree (інв.) | Завищена напруга шини постійного струму |
| PL | Gree (інв.) | Занижена напруга шини постійного струму |
| PU | Gree (інв.) | Несправність заряджання конденсатора |
| U1 | Gree (інв.) | Несправність ланцюга виявлення фазного струму компресора |
| U2 | Gree (інв.) | Захист від втрати фази компресора |
| U3 | Gree (інв.) | Просідання напруги шини постійного струму |
| U5 | Gree (інв.) | Загальна помилка виявлення струму |
| U7 | Gree | Несправність перемикання 4-ходового клапана |
| U8 | Gree | Помилка сигналу переходу через нуль (внутрішній блок) |
| U9 | Gree | Помилка переходу через нуль зовнішнього блока |
