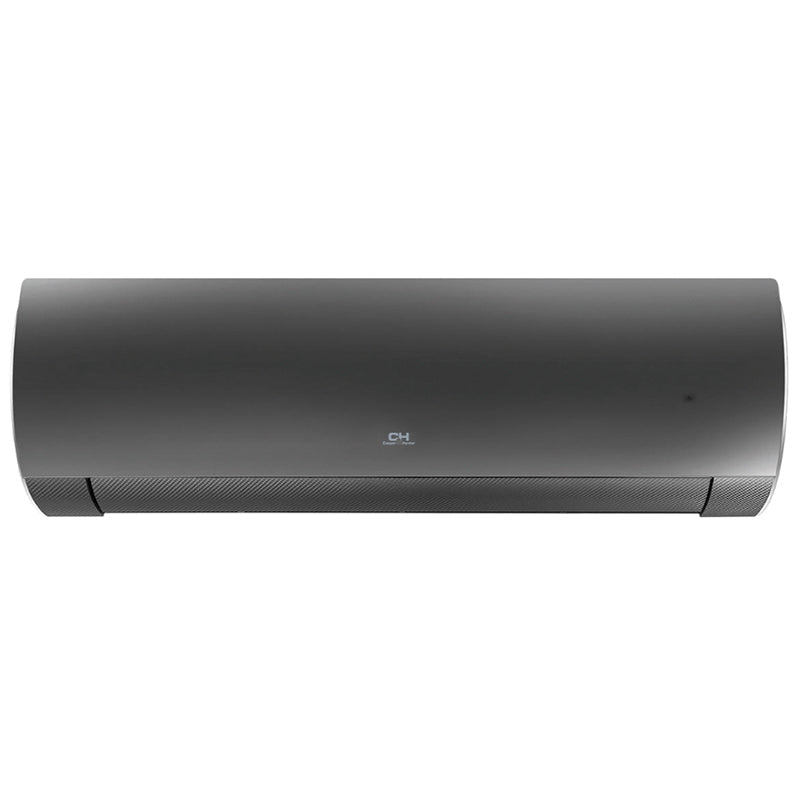

Внутрішній блок мульти-спліт Cooper&Hunter CH-S24FTXD-BL(I) | 7 кВт холоду | настінний
Коротко про модель
| Бренд | Cooper&Hunter |
| ❄️ Холод / споживання | 7,0 кВт холоду при ≈2,26 кВт з розетки*
діапазон холоду 1,93–8,85 кВт · 24000 BTU · плаваюче інверторне керування ⚡ середньосезонно ≈ 1,13 кВт·год за годину роботи (розрахунково*) |
| 🔥 Тепло / споживання | 7,4 кВт тепла при ≈2,18 кВт з розетки*
діапазон тепла 1,8–10,63 кВт |
| Площа приміщення * | 71-100 |
| Компресор | Інверторний |
| Тип монтажу | Настінний |
| Обігрів взимку | до −22°C |
| Подача (впорскування) фреону | Електронний ТРВ (EEV) — «інжектор»: точне дозування, кращий обігрів у мороз
ℹ️ Що це і на що впливає → |
| Діаметр труб (рідина/газ) | 1/4 + 5/8 дюйма |
| Максимально допустима виробником магістраль | довжина до 20 м · перепад висот до 10 м ⚠ Перевищення цих норм позбавляє гарантійних зобов'язань — робочі навантаження на компресор зростають понад розрахункові Заводської заправки вистачає на стандартну довжину траси; кожен метр понад — дозаправлення за вагою згідно зі специфікацією виробника (грами на метр) |
| Колір | Чорний |
Внутрішній блок для мульти-спліт системи Cooper&Hunter. Холодопродуктивність 7,0 кВт, тепло — 7,4 кВт. Працює в парі із зовнішнім мульти-блоком Cooper&Hunter — сумарна потужність внутрішніх блоків підбирається інженером. Рішення для 2–5 кімнат без окремого зовнішнього блока на кожну.
Настінний внутрішній блок Cooper&Hunter CH-S24FTXD-BL(I) для мульти-спліт системи: підключається до зовнішнього блока цього ж бренду.
❄️ Холод: 7 кВт · 🔥 Тепло: 7,4 кВт
🧩 Комплект (зовнішній + внутрішні блоки) підбирається інженером — потужності мають узгоджуватись. AI-підбір чи дзвінок — і ми складемо систему безкоштовно.
⚖️ Чесно про мульти-спліт — два мінуси, які варто знати до покупки:
- Виходить дорожче за окремі спліти. Зовнішній блок мульти коштує помітно більше за звичайний, і чим більше кімнат — тим більший розрив. Порахуйте обидва варіанти, перш ніж вирішувати.
- Відмова зовнішнього блока зупиняє всі кімнати одразу. В окремих сплітах зламався один — решта працює далі. Тут «серце» одне на всіх, і ремонт зупиняє весь будинок.
Мульти беруть тоді, коли на фасаді немає місця під кілька блоків або так вимагає узгодження з ОСББ чи міськими правилами. Якщо місце є — скажемо про це чесно.
📋 Повна таблиця характеристик
| Продуктивність, холод | 7,00 (1,93-8,85) кВт |
| Продуктивність, тепло | 7,40 (1,80-10,63) кВт |
| Джерело електроживлення | ~ 220-240В/50Гц/1Ф |
| Номінальна споживана потужність, Холод | 1,90 (0,43-3,10) кВт |
| Номінальна споживана потужність, Тепло | 1,90 (0,43-3,75) кВт |
| Сезонний коефіцієнт продуктивності системи, SEER (охолодження) | 6,5 (A++) кВт/кВт |
| Сезонний коефіцієнт продуктивності системи, SCOP (обігрів) | 5,1 (A+++) кВт/кВт |
| Повітряний потік | 750/850/900/950/ 1000/1100/1250 м³/год |
| Рівень шуму, Вн. блок | 32/35/38/41/44/47/50 |
| Рівень шуму, Нар. блок, дБ (А | 57 |
| Тип холодоагенту | R32 |
| Габаритні розміри (ширина/висота/глибина), вн. блок | 1122×329×247 мм |
| Габаритні розміри (ширина/висота/глибина), нар. блок | 963×700×396 мм |
| Маса, Вн. блок | 17,5 кг |
| Маса, Нар. блок | 53,5 кг |
| Тип компресора | роторний |
| Осушення | 2,4 л/год |
| Температурний діапазон роботи, На охолодження | - 15...+43 °C |
| Температурний діапазон роботи, На обігрів | - 22...+24 °C |
| Об'єм газової зарядки | 1,70 кг |
| Діаметр рідинної магістралі | 6,38/1/4" мм/дюйм |
| Діаметр газової магістралі | 15,88/5/8" мм/дюйм |
| Максимальний перепад висоти магістралі | 10 м |
| Максимальна довжина магістралі | 20 м |
| Відстань між болтами кріплення нар. блоку | 560 мм |
Усього характеристик у таблиці: 25. Дані з паспорта виробника.
🔧 Коди помилок цієї моделі
Джерела. Коди, позначені «C&H», підтверджені офіційним мануалом Cooper&Hunter українською. Коди, позначені «Gree», узяті з сервісного мануала платформи Gree: Cooper&Hunter — ребренд Gree і власної платформи не має, це та сама плата. Це не офіційна публікація бренду C&H — саме тому джерело підписане окремо для кожного рядка.
Таблиця стосується внутрішнього блока. Зовнішній блок мульти-спліт має власний набір кодів.
E5 — захист по електричному навантаженню (перевантаження по струму) зовнішнього блока: просідання чи стрибки напруги, брудний конденсатор, забита траса, перезаправка. F5 — обрив або коротке замикання датчика температури нагнітання зовнішнього блока, тобто термістор чи його проводка, а не компресор і не вентилятор.
Увага для on/off. На простих настінних on/off коду F5 не буває взагалі: у них немає зовнішніх датчиків температури, а отже немає F3, F4 і F5. Там увесь набір — F1, F2, H6, C5, U8, на частині моделей ще E5. У канальних on/off нумерація F-кодів зсунута на одиницю (F4 — датчик нагнітання), тому цю таблицю на канальні переносити не можна. Там, де E5 і F5 є в обох типів, зміст у них однаковий; в інвертора зверху додаються коди інверторного модуля — H5, HC, PH, PL, P5–P8, U1–U3.
| Код | Джерело | Що означає |
|---|---|---|
| E1 | C&H | Захист компресора від високого тиску |
| E2 | C&H | Захист від замерзання внутрішнього блока |
| E3 | C&H | Захист від низького тиску: нестача холодоагенту або режим збирання холодоагенту |
| E4 | C&H | Захист компресора від високої температури нагнітання |
| E5 | C&H | Захист від перевантаження по змінному струму (AC overcurrent) |
| E6 | C&H | Помилка звʼязку між внутрішнім і зовнішнім блоками |
| E7 | C&H | Конфлікт режимів (у мульти-спліт: блоки замовили різні режими) |
| E8 | C&H | Захист від високої температури (перегрів) |
| E9 | C&H | Захист від переповнення дренажного піддона водою |
| EE | C&H | Несправність мікросхеми памʼяті EEPROM |
| F0 | Gree | Нестача холодоагенту або блокування системи (відсічення холодоагенту) |
| F1 | C&H | Датчик температури повітря в приміщенні: обрив або коротке замикання |
| F2 | C&H | Датчик температури випарника внутрішнього блока: обрив або коротке замикання |
| F3 | C&H | Датчик зовнішньої температури повітря: обрив або коротке замикання |
| F4 | C&H | Датчик температури конденсатора (труби зовнішнього блока): обрив або коротке замикання |
| F5 | C&H | Датчик температури нагнітання зовнішнього блока: обрив або коротке замикання |
| FC | Gree | Несправність мікроперемикача |
| Fo | Gree | Режим збирання холодоагенту (не помилка, сервісний режим) |
| H1 | Gree | Розморожування зовнішнього блока (не помилка, штатний режим) |
| H3 | Gree | Захист компресора від перевантаження (спрацював тепловий захист) |
| H4 | Gree | Система працює ненормально (перевантаження за потужністю) |
| H5 | Gree (інв.) | Захист модуля IPM |
| H6 | C&H | Немає зворотного звʼязку двигуна вентилятора внутрішнього блока |
| H7 | Gree (інв.) | Розсинхронізація компресора |
| HC | Gree (інв.) | Захист PFC (корекція коефіцієнта потужності) |
| HE | Gree (інв.) | Захист компресора від розмагнічування |
| C4 | Gree | Несправність перемички (jumper) зовнішнього блока |
| C5 | C&H | Несправність перемички (jumper cap) внутрішнього блока |
| L3 | Gree | Несправність двигуна вентилятора зовнішнього блока (вентилятор 1) |
| LA | Gree | Несправність двигуна вентилятора зовнішнього блока (вентилятор 2) |
| L9 | Gree | Захист за потужністю |
| Lc | Gree (інв.) | Невдалий запуск компресора |
| Ld | Gree (інв.) | Втрата фази компресора |
| LP | Gree | Внутрішній і зовнішній блоки не відповідають один одному |
| oE | Gree | Невизначена помилка зовнішнього блока (дивитись індикацію на платі ODU) |
| P5 | Gree (інв.) | Захист компресора від перевантаження по фазному струму |
| P6 | Gree (інв.) | Помилка звʼязку між платою драйвера і головною платою |
| P7 | Gree (інв.) | Несправність ланцюга датчика температури модуля |
| P8 | Gree (інв.) | Перегрів модуля драйвера |
| PF | Gree (інв.) | Несправність датчика температури плати драйвера |
| PH | Gree (інв.) | Завищена напруга шини постійного струму |
| PL | Gree (інв.) | Занижена напруга шини постійного струму |
| PU | Gree (інв.) | Несправність заряджання конденсатора |
| U1 | Gree (інв.) | Несправність ланцюга виявлення фазного струму компресора |
| U2 | Gree (інв.) | Захист від втрати фази компресора |
| U3 | Gree (інв.) | Просідання напруги шини постійного струму |
| U5 | Gree (інв.) | Загальна помилка виявлення струму |
| U7 | Gree | Несправність перемикання 4-ходового клапана |
| U8 | Gree | Помилка сигналу переходу через нуль (внутрішній блок) |
| U9 | Gree | Помилка переходу через нуль зовнішнього блока |
